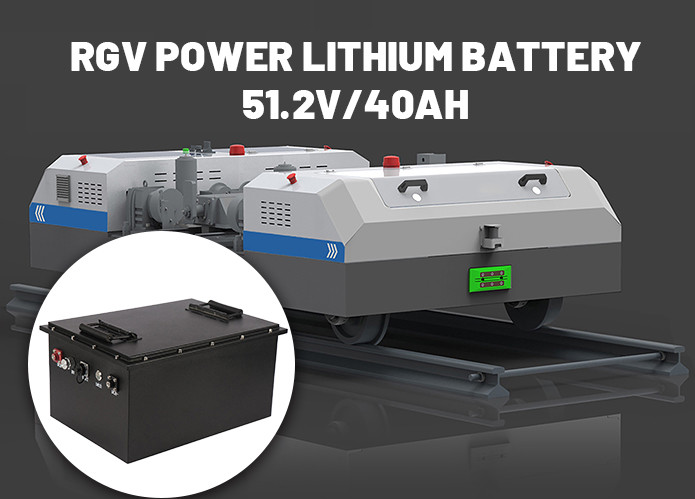

51Schéma de conception de la batterie d'alimentation RGV de 2 V 40 AH

Selon les besoins et les spécifications du client (les besoins en puissance de la voiture),et le kilométrage quotidien réel de 30-40 kilomètres et l'utilisation de basse température -20 degrés de décharge environnementale, la spécification de 51.2V/40AH. En termes de cellules de batterie, la batterie au lithium ternaire à longue durée de vie des marques nationales de première ligne est utilisée,et les paramètres pertinents des clients sont réalisés avec 14 série 8 et la combinaisonEn ce qui concerne la protection des circuits des batteries au lithium, 14 series hardware protection circuit +14 series charge balance circuit + temperature protection circuit is used to achieve the maximum overcurrent of the finished lithium battery of 150A and continuous discharge current of 60AProtection au lithium: protection contre le court-circuit, protection contre la surcharge, protection contre la surcharge, protection contre le surcourant, protection contre la température, équilibre, etc.

Schéma de conception de la batterie d'alimentation du véhicule à roues motrices:

1) Plaque de protection (PCM): principalement pour la conception de la batterie au lithium rechargeable de la ligne de protection, en raison des caractéristiques chimiques de la batterie au lithium elle-même,besoin de fournir des frais supplémentaires, surcharge, court-circuit, sur courant, température et autres fonctions de protection pour éviter de provoquer une combustion, une explosion et d'autres dangers.
2) IC de protection (Protection IC) : La puce de protection principale du schéma de conception, qui surveille les fonctions de surcharge, de surdécharge, de surcourant, de court-circuit, etc.Faites fonctionner la cellule dans un coffre., une autonomie stable et efficace.
3) Commutateur de température: principalement conçu pour la fonction de protection de la température.l'interrupteur de température agit pour obtenir une protection contre les surchauffeurs, et récupère automatiquement lorsque la température baisse.
5) 26650 batteries lithium-ion / 26650/5000mah / 3,6V (batterie de qualité automobile).
6) Tubes à effet de champ (MOSFET): tubes MOSFET, qui jouent un rôle de commutation dans le circuit de protection,et fait toujours la tension aux deux extrémités de la charge ni augmenter ni diminuer pour assurer la stabilité de la tension.

Paramètres du produit:

Voltage nominal: 51,2 V
Capacité nominale: 40AH
Taille de la batterie: 371*269*146mm
Résistance interne de la batterie: ≤ 50 mΩ
Poids de la batterie: 16 kg
Courant de charge: inférieur ou égal à 15 A
Courant de décharge continu: inférieur ou égal à 60 A
Courant de protection: norme 150 A
Voltage de charge: 58,8 V
Voltage de coupure de décharge: 39,2 V
Durée de vie: ≥ 500 fois
Température de charge: 0 ~ 45°C
Température de décharge: -20 ~ 60 °C
Température de stockage: -20 ~ 35 °C
Protection contre la température de la batterie: 70°C±5°C

Principales caractéristiques:

1, la batterie est sûre, une bonne performance à basse température, une longue durée de vie.
2, la durée de vie du cycle de la batterie est élevée, conformément au concept de valeur bas carbone, économie d'énergie et protection de l'environnement.
3, le système BMS intégré à la batterie, avec plusieurs fonctions de protection, le système de protection (PCM/BMS) adoptent tous les puces et MOS les plus avancés au Japon et aux États-Unis.
4, le matériau de la batterie Li-Ni-Co-Mn-O (matériau ternaire), LiFePO4 (fer de lithium) est disponible.
5, peut choisir une batterie de marque nationale comme unité de combinaison pour assurer la cohérence, la stabilité et la sécurité de la batterie.
6, peut être une combinaison de plusieurs cordes et une conception modulaire de la batterie.
7La batterie est équipée d'une protection contre la température.
8Rating d'étanchéité: IP65
